가장 경험이 많은 피팅 전문가라도 제품을 올바른 방식으로 사용하고 있는지 확인할 수 있도록 프로세스를 검토하는 것이 항상 도움이 됩니다. 이 가이드에서는 발생할 수 있는 문제를 진단하고 해결하는 데 도움이 되는 클램핑 관련 기술 문제에 대한 정보를 제공합니다.

파이프 피팅 및 호스 클램프 설계

효과적인 클램핑 솔루션은 호스 클램프와 파이프 피팅 모두에 의존합니다. 최적의 밀봉 성능을 실현하려면 클램프를 장착하기 전에 다음 사항을 고려해야 합니다.

바브 프로파일은 일반적으로 밀봉에 가장 적합하지만 벽이 얇거나 압력이 낮은 용도에는 적합하지 않습니다.

파이프 피팅은 호스가 피팅 위로 약간 늘어나도록 크기를 조정해야 합니다. 오버사이즈 피팅을 선택하면 완전히 조이기가 어려우나 언더사이즈 피팅은 쉽게 풀리거나 호스가 뭉칠 수 있습니다.

그럼에도 불구하고 파이프 피팅은 클램프의 압축력을 견딜 수 있는 충분한 강도를 가져야 하며 호스와 파이프가 모두 강하고 탄력 있는 재질인 경우에만 헤비 듀티 클램프를 선택하십시오.

추력: 직경이 축추력에 미치는 영향

호스 내부에 압력이 축적되면 축 추력이 발생하여 호스가 파이프 피팅 끝에서 떨어지게 됩니다. 따라서 호스 클램프의 주요 목적 중 하나는 축 방향 추력에 저항하여 호스를 제자리에 유지하는 것입니다.

축 추력의 수준은 호스에서 생성된 압력과 호스 직경의 제곱으로 측정됩니다. 예를 들어, 내경 200mm 호스의 축 추력은 내경 20mm 호스보다 100배 더 큽니다.

이러한 이유로 압력이 중요한 큰 직경의 호스에는 헤비듀티 호스 클램프를 사용하는 것이 좋습니다. 그렇지 않으면 호스가 오랫동안 제자리에 있지 않습니다.

올바른 긴장

올바른 성능을 얻으려면 클램프를 올바른 장력으로 조이는 것이 중요합니다. 모든 볼트, 나사 및 웜 드라이브 클램프에 대해 최대 토크 수치를 제공했습니다.

주어진 클램프에 대한 입력 토크가 높을수록 클램핑력이 높아진다는 것은 말할 필요도 없습니다. 그러나 이 수치는 클램프의 상대적인 강도를 비교하는 데 사용해서는 안 됩니다. 나사산 및 밴드의 너비와 같은 다른 요인도 영향을 미칩니다.

호스 클램프를 올바르게 배치

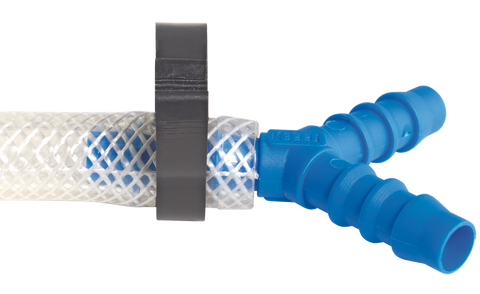

호스 클램프를 조이면 호스가 압착되어 압축됩니다. 이것의 노크-온 효과는 호스의 뒤틀림이 될 것이므로 누수 위험이 있거나 놓을 때 클램프가 떨어질 위험이 있으므로 클램프를 호스 끝에 너무 가까이 두지 않는 것이 중요합니다. 압력을 받고 있습니다. 아래 그림과 같이 클램프가 호스 끝에서 4mm 이상 떨어져 있는 것이 좋습니다.
